Комплекс "Штурм-В"

Комплекс "Штурм-В"

Комплекс "Штурм-В" предназначен для поражения современных танков, боевых машин пехоты, пусковых установок ПТУР и ЗУР, долговременных огневых точек типа ДОТ и ДЗОТ, низколетящих малоскоростных воздушных целей, а также живой силы противника в укрытиях.

Авиационный ракетный противотанковый комплекс "Штурм-В" создан на базе наземного самоходного противотанкового 9К114"Штурм-С".

В составе обоих комплексов используются единые средства поражения - ракеты 9М114, 9М114М и 9М114Ф. В настоящее время комплекс позволяет использовать и усовершенствованные ракеты "Атака" - 9М120, 9М120Ф, 9А2200 и 9М2313.

В состав комплекса входят:

  • боевые средства, состоящие из аппаратуры наведения и управления, установленной на вертолете;

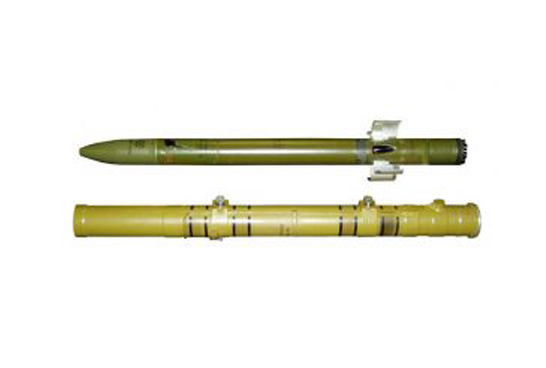

  • управляемые ракеты в транспортно-пусковых контейнерах (ТПК);
  • средства технического обслуживания для баз и арсеналов, состоящие из контрольно-проверочной аппаратуры наведения и управления носителя и контрольно-проверочной аппаратуры для регламентных проверок ракет;
  • учебно-тренировочные средства, состоящие из тренажера и учебных макетов ракет.

Тактико-технические характеристики:

Дальность стрельбы, м:
- ракетой 9М114
- ракетой 9М120


5000
6000

Средняя скорость полета, м/с

420-530

Скорость полета носителя, км/ч

до 300
Сектор маневрирования носителя, град 60°
Время полета на максимальную дальность, с 14.5
Вероятность поражения цели 0.65-0.98
Бронепробиваемость, мм 500-650
Вес боевой части, кг 5.3-6
Длина ракеты, мм 1830-1840
Максимальный диаметр корпуса ракеты, мм 130
Стартовый вес, кг 31.4 - 35.4
Вес ракеты в ТПК ,кг 46 -46.5
Температура применения, °C >±50°С
