Цели восстановительного ремонта ЗУР:
- восстановление исправности ЗУР;
- существенное продление срока эксплуатации ЗУР.
Проводится:
- по окончании сроков эксплуатации ЗУР;
- по техническому состоянию ЗУР (по результатам технического освидетельствования).
Объем ремонта зависит от технического состояния ЗУР Определяется по результатам выборочного (до 10%) технического освидетельствования ЗУР на местах
эксплуатации по специальной методике
Может включать:
- ремонт планера ЗУР;
- ремонт бортовой аппаратуры ЗУР (АП, РВ, РГС, ТГ и др.);
- замену боевого снаряжения (при необходимости);
- замену порохового заряда стартового двигателя (при необходимости);
- замену воспламенителей и пиропатронов стартового двигателя (при необходимости);
- замену пиропатронов маршевого двигателя (при необходимости);
- ремонт контейнера К5ПАМЗ

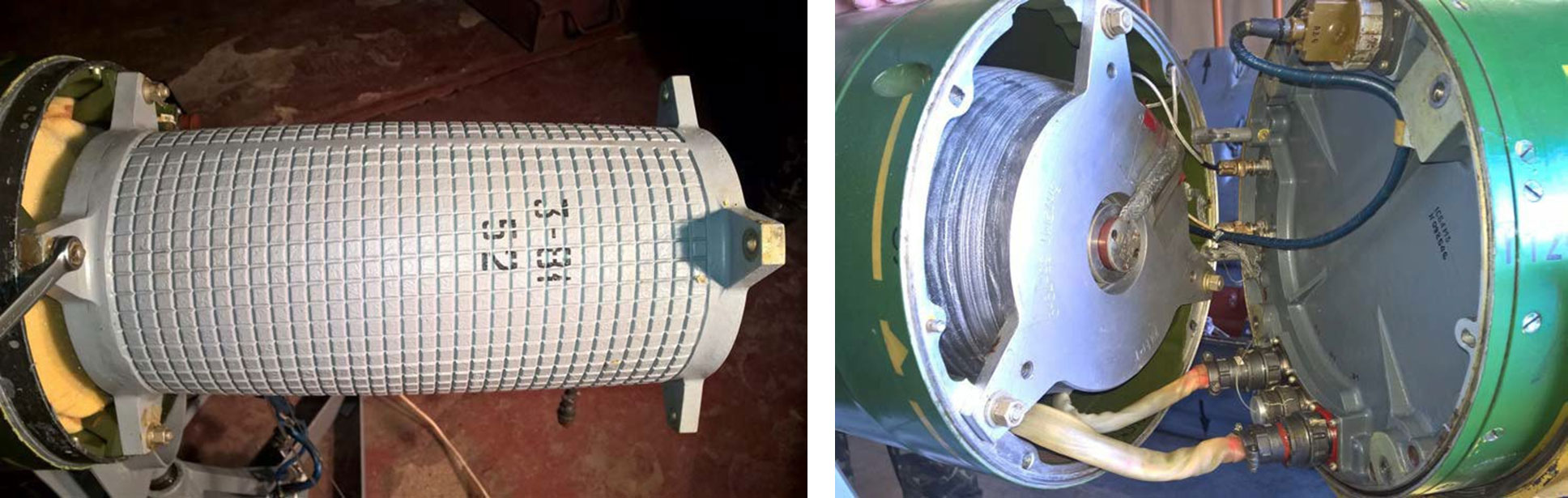

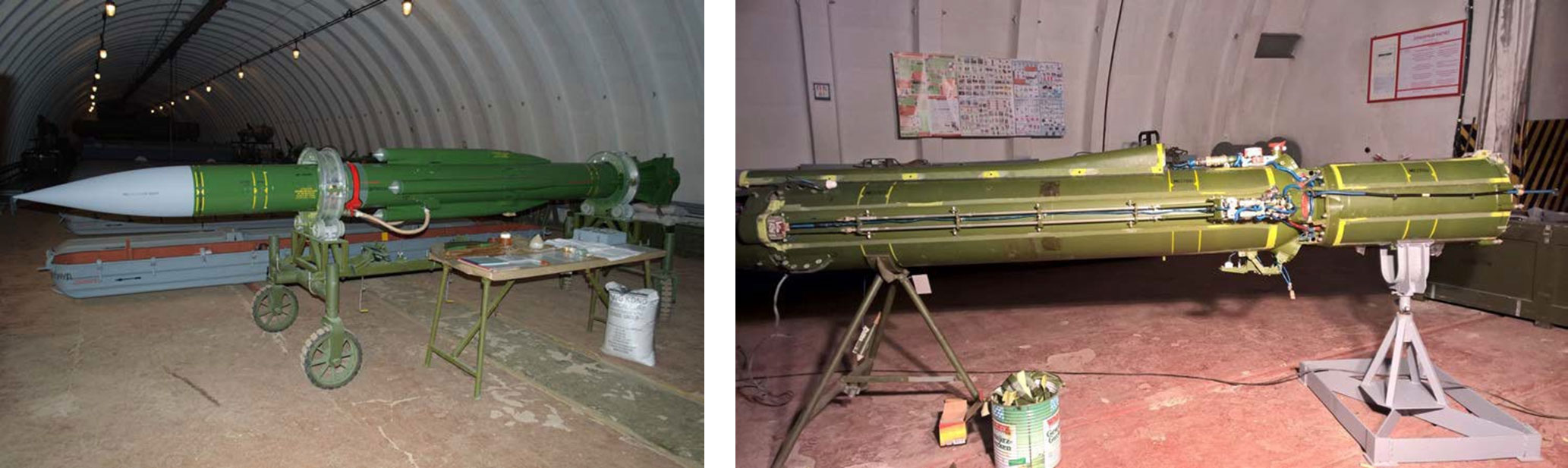

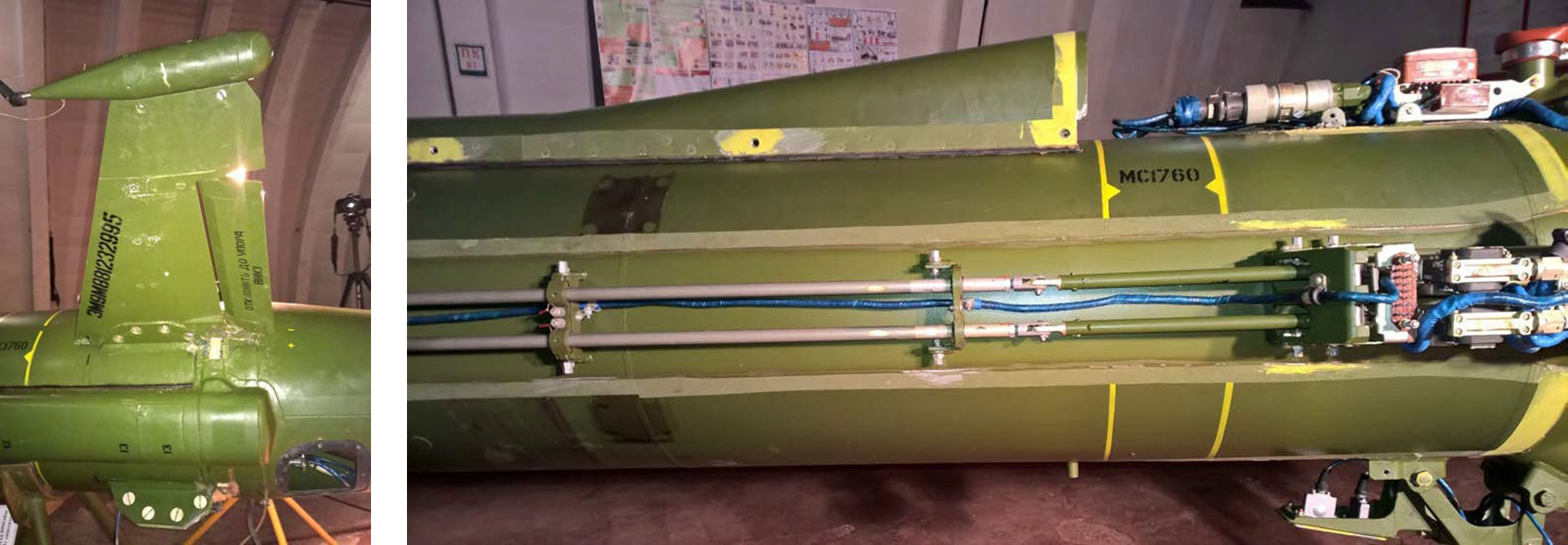

Ремонт планера ЗУР включает:
- ремонт корпуса ЗУР;
- ремонт или замена (при необходимости) крыльев, стабилизаторов, рулей-элеронов;
- устранение коррозии;
- замена резинотехнических изделий и восстановление герметизации корпуса ЗУР;
- ремонт и восстановление лакокрасочного и теплозащитного покрытия;
- нанесение маркировки.

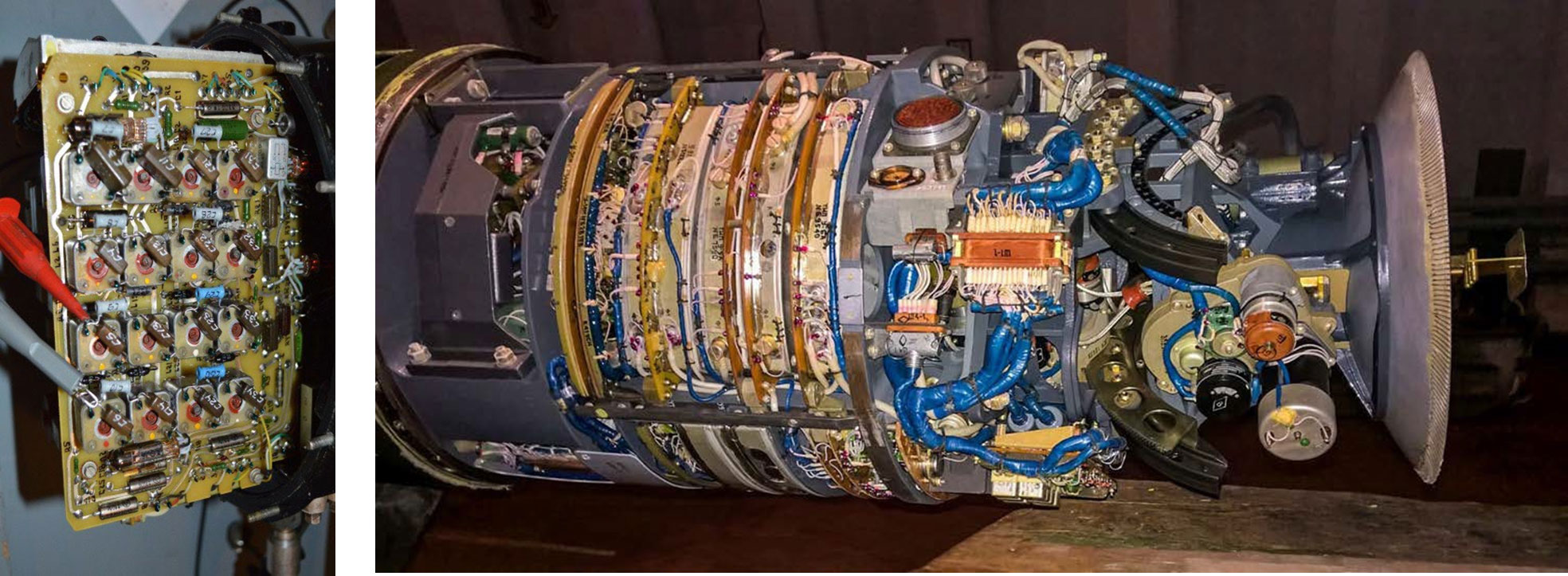

Ремонт бортовой аппаратуры ЗУР включает:
- ремонт (замена) автопилота 1СБ6М3;
- ремонт (замена) радиовзрывателя 3Э27М1;
- ремонт (замена) радиолокационной головки самонаведения 1СБ4М3;
- ремонт (замена) турбогенератора ЕМ7201-0-1;
- ремонт воздушной системы (воздушный баллон, редукторы, манометры и т.д.).
Предохранительно-исполнительный механизм 9Э13М1 подлежит замене при:
- неисправности электрических цепей;
- наличии вмятин, трещин и коррозии на корпусе.
Боевая часть (БЧ) 3Н12М1 подлежит замене при:
- вздутии поверхности БЧ;
- наличии вмятин и трещин на корпусе.

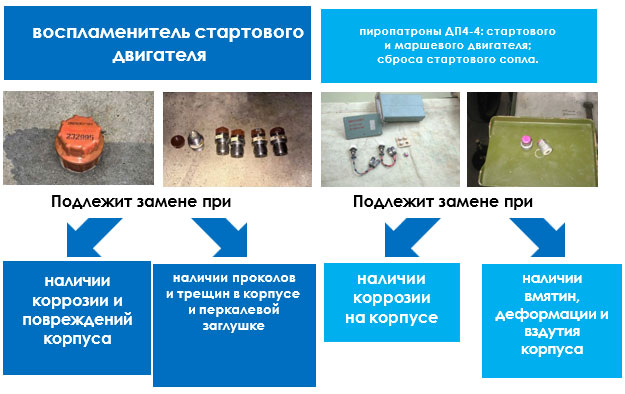

Пиротехнические средства ЗУР

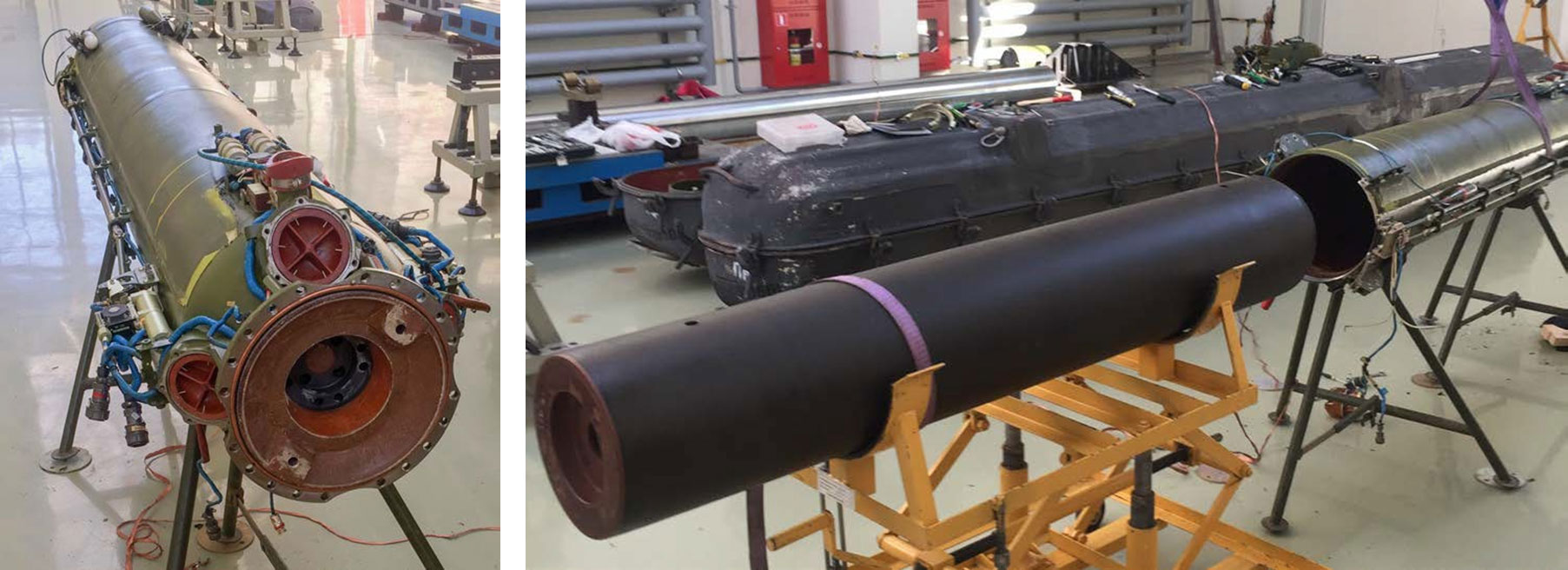

Пороховые заряды ЗУР
Пороховой заряд стартового двигателя 4Л11 ЗУР подлежит замене при:
- наличии процесса растрескивания заряда;
- образовании налета на заряде (кроме белого цвета).

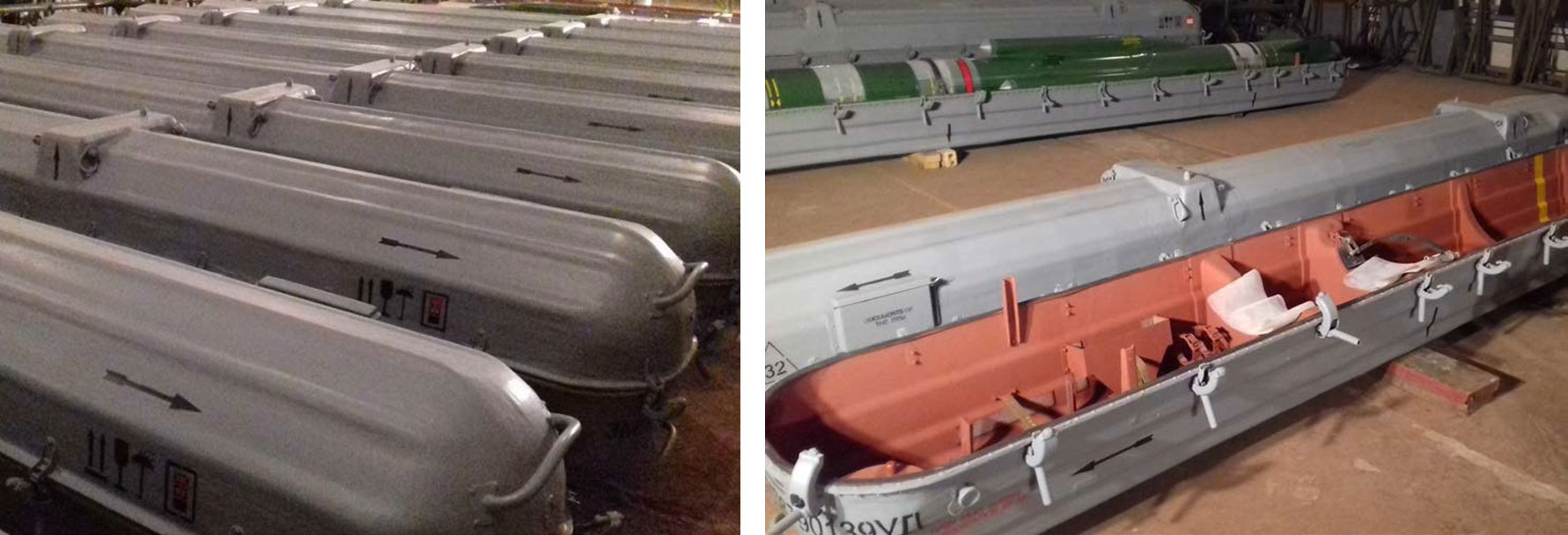

Ремонт контейнера К5ПАМЗ включает:
- устранение вмятин и пробоин на корпусе контейнера;
- устранение деформаций металлических частей внутри контейнера;
- устранение коррозии наружной и внутренней поверхностей;
- восстановление герметичности контейнера;
- восстановление лакокрасочного покрытия;
- нанесение маркировки.

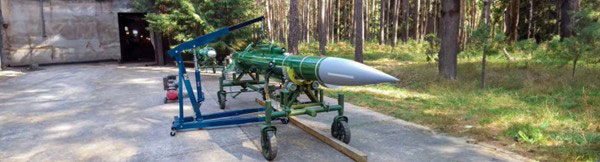

Технологическое оборудование, необходимое для работ (приспособления и специальное оборудование)
Транспортно-погрузочные средства:
- автокран 9Т31;
- ТЗМ 2Т7М;
- тележка 9Т14М;
- траверса МС1760;
- грунтовые ложементы.
Средства заправки воздухом :
- компрессор УКС-400В;
- воздухозаправщик 9Г22М.
Контрольно-испытательная аппаратура :
- КИПС 2В8М1;
- прибор ПП-1М;
- вольтметр ВУ-15 (ВУ-7);
- осциллограф С1-68.

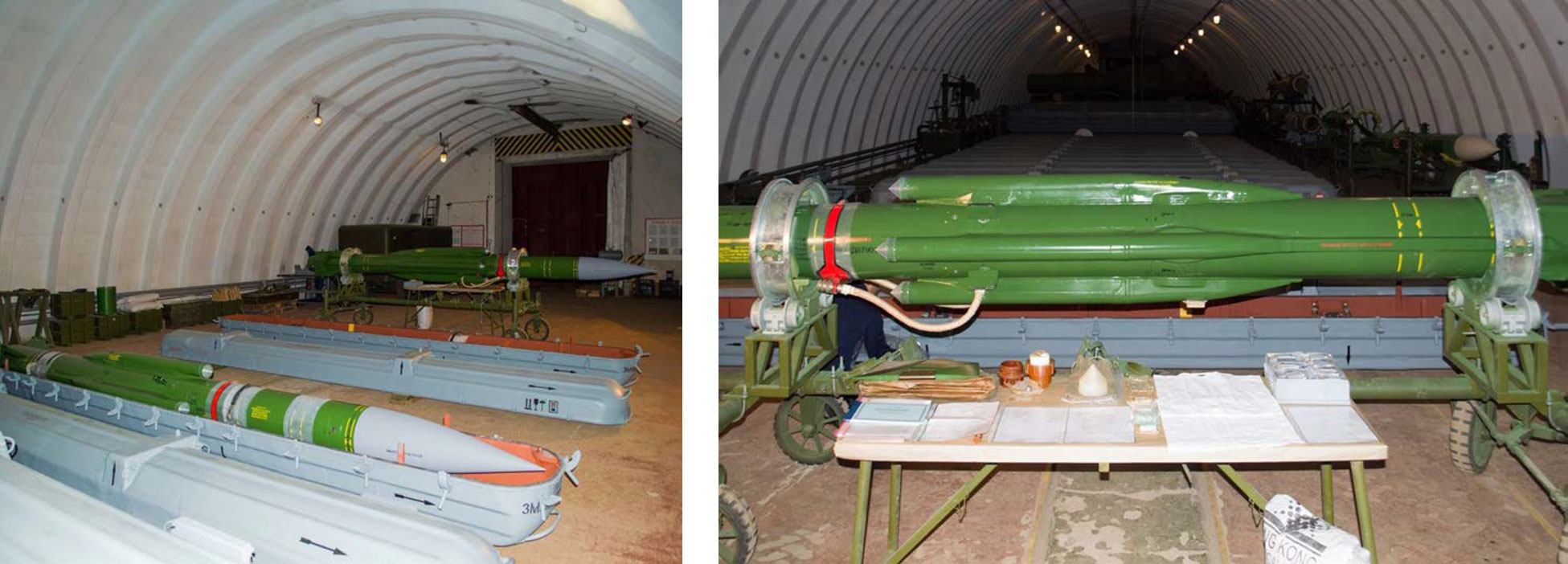

Восстановительный ремонт ЗУР 3М9М3 для ЗРК «Квадрат»
По окончании ремонта ЗУР проводится техническая инспекция качества выполненных работ комиссией Заказчика
Резюме
1. Цель ремонта – восстановление исправности и продление сроков эксплуатации ЗУР.
2. Работам по ремонту должно предшествовать техническое освидетельствование ЗУР по специальной методике.
3. Объем ремонта определяется по результатам технического освидетельствования ЗУР.
4. В ходе технического освидетельствования ЗУР целесообразно в полном объеме изучить состояние технологического оборудования, принять меры к восстановлению его технического состояния (при необходимости).
5. Необходимо заблаговременно изучить уровень подготовки персонала (расчетов) с целью изучения возможностей его участия в ходе совместных работ (при необходимости провести обучение).
